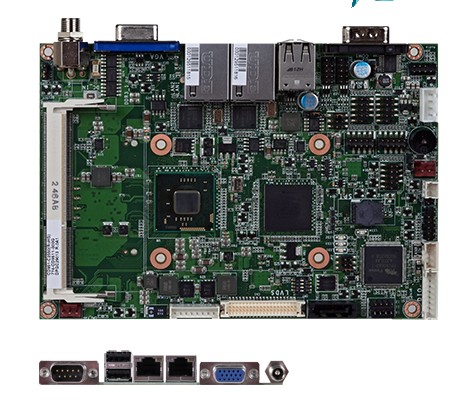

台湾凌动三代主板CD951-C



产品标准
处理器
CD951-C2550:
- Intel? Atom? D2550, 1.86GHz, 2x 512K L2, 10W TDP, 双核
- Cooling: heatsink with cooling fan
CD951-C2800:
- Intel? Atom? N2800, 1.86GHz, 2x 512K L2, 6.5W TDP, 双核
- Cooling: heatsink (fanless solution)
CD951-C2600:
- Intel? Atom? N2600, 1.6GHz, 2x 512K L2, 3.5W TDP, 双核
- Cooling: heatsink (fanless solution)
芯片组
Intel? NM10
系统内存
1个204针DDR3 SODIMM內存扩展
支持 DDR3 1066MHz (Intel? Atom? D2550/N2800)
支持 DDR3 800MHz (Intel? Atom?N2600)
支持单通道内存界面
支持最大內存到4GB內存扩展(Intel? Atom? D2550/N2800)
支持最大內存到2GB內存扩展(Intel? Atom? N2600)
扩展插槽
1个Mini PCIe扩展插槽
- 支持PCIe (PCIe与USB信号) 或mSATA 模块
- 支持Mini PCIe半长卡
1个CompactFlash扩展插槽
显示特色
Intel? GMA 3650 (Intel? Atom? D2550/N2800)
Intel? GMA 3600 (Intel? Atom? N2600)
支持LVDS与VGA界面
LVDS: Chrontel CH7511B, 24-bit,双通道
VGA 最高分辨率为1920x1200
支持H.264/AVC, MPEG-2, VC-1, DirectX 9, 1080p的硬件解码
声卡
Realtek ALC886双通道音频输出
网口
2个Intel? 82574千兆网口控制器
支持 10/100/1000 收发器
完全符合IEEE802.3，IEEE802.3u 和IEEE802.3ab 标准
SATA 界面
支持 1个Serial ATA 界面
SATA 2.0 传输速率可达3Gb/s
Integrated Advanced Host Controller Interface (AHCI) controller
IDE 界面
JMicron JMB368 PCI Express to PATA host controller
支持1个CompactFlash界面
BIOS
AMI BIOS
- 16Mbit SPI BIOS
后面板输出/输入端口
1 12V DC-in (默认) 或 4-pin ATX (选配)
1 DB-9 RS232 串口
1 DB-15 VGA
2 RJ45 LAN
2 USB 2.0/1.1
I/O 连接口
2 个USB2.0/1.1 插针接?
5 个串口
- 1个串口支持RS232/422/485
- 4个串口支持RS232
1个LVDS LCD 面板接口
1个LCD面板电源变频器接口
1个8-bit DIO
1个前面板接口：麦克风输入与音頻输出
1个Serial ATA接口
1个机壳开启警示接口
1个前面板接口
2个风扇接口
功率消耗
17.5W with D2550 at 1.86GHz and 1x 2GB DDR3 SODIMM
17.5W with N2800 at 1.86GHz and 1x 2GB DDR3 SODIMM
13.8W with N2600 at 1.6GHz and 1x 2GB DDR3 SODIMM
作业系统支持
Windows XP Professional x86 & SP3 (32-bit)
Windows 7 Ultimate x86 & SP1 (32-bit)
湿度
10% ~ 90%
温度
工作温度: 0°C ~ 60°C
存储温度: -20°C ~ 85°C
尺寸
146mm (5.75") x 102mm (4.02")
安規认证
CE, FCC Class B, UL, RoHS
节能设计
Supports ACPI
System Power Management
Wake-On-Events include:
- Wake-On-PS/2 KB/Mouse
- Wake-On-USB KB/Mouse
- Wake-On-LAN
- RTC timer to power-on the system
CPU stopped clock control
AC power failure recovery
智能型零损耗监控
Monitors CPU/system temperature and overheat alarm
Monitors VCORE/5V/3.3V/V_DIMM/12V/5VSB voltages and failure
alarm
Monitors CPU/system fan speed and failure alarm
Read back capability that displays temperature, voltage and fan speed
Watchdog timer function
